电动球阀与电动蝶阀：两款管道阀门的选型与应用测评
2024-04-10
文章详情
在现代的楼房和管道系统里，挑个合适的管道阀门真的很关键。它得能应对各种复杂的压力，还得保证整个系统稳稳当当、飞快地运行。
今天，小编将为大家详细介绍两款常用的管道阀门——电动球阀和电动蝶阀，并附带它们的接线图，帮助大家更好地理解和选择。
首先，我们来看看电动球阀。

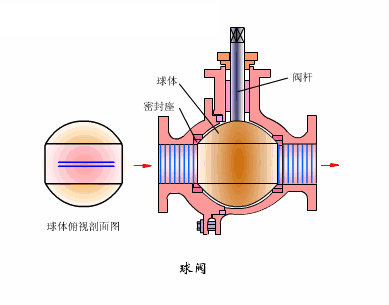

(1) 电动球阀结构：主要由电动执行器和球墨调节球阀组成，结构紧凑，功能强大。
电动球阀工作原理(2) 电动球阀典型应用：广泛应用于商业大楼、公共建筑的暖通空调水系统中，无论是热水、冷冻水还是冷却水，它都能轻松应对通断和流量调节控制的需求。
(3) 电动球阀阀体：采用高力度黄铜或球墨铸铁锻造成型，确保了阀门的坚固耐用。
(4) 电动球阀型号：DN15-DN50的电动球阀采用内螺纹连接，而DN65-DN150则采用双法兰连接，满足了不同管道尺寸的连接需求。
(5) 电动球阀接线图：在电气接线方面，电动球阀提供了多种接线图。
① 比例控制电源线接线图。
② 开关控制/浮点控制电源线接线图。
③ 辅助开关接线图。
这使得安装和调试更加便捷，同时也为用户提供了更多的控制选择。
电动球阀接线图
(6) 电动球阀的产品特点也十分突出。
① 可调流量比高达5:1。
② 石墨增强PTEE球阀阀座确保了密封性能。
③ 而配流碟内置一体式设计则提高了阀门的整体性能。
接下来，我们再来看看电动蝶阀。

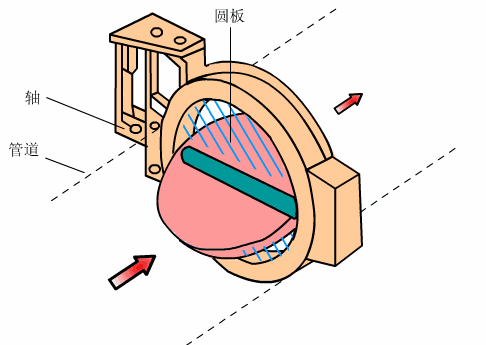

(1) 电动蝶阀结构：采用角形程执行机构，主要结构由阀体、阀板、阀座、阀杆及传动操作机构等零件组成。
(2) 电动蝶阀典型应用：适用于商业大楼、公共建筑及城市管网的水系统或通风系统中，对于热水、冷冻水的通断控制和流量调节具有突出的表现。
(3) 电动蝶阀阀体：采用高力度球墨铸铁锻造成型，确保了阀门的稳定性和耐用性。
(4) 电动蝶阀型号：DN50-DN600的电动蝶阀采用对夹连接，方便快捷。
(5) 电动蝶阀接线图：在电器连接方面，电动蝶阀也提供了多种接线图。
① AZDY电动执行器开关控制接线图。
② AZDY电动执行器比例调节控制接线图。
③ AZDF电动执行器开关控制接线图。
④ AZDF电动执行器比例调节控制接线图。
这些接线图为用户提供了更多的选择和控制方式。
(6) 电动蝶阀的特点也十分显著。
① 它具有延长的阀颈设计，减少了介质在阀门中的阻力，提高了流量性能。
② 同时，软密封设计和沟槽式阀座设计确保了阀门在关闭状态下的密封性能。
这些特点使得电动蝶阀在管道系统中具有更加广泛的应用前景。
简单来说，电动球阀和电动蝶阀在管道系统里都是必不可少的。它们各有各的特点，适合不同的场合。选的时候，得看你具体的工作环境和需求，挑个合适的阀门。
