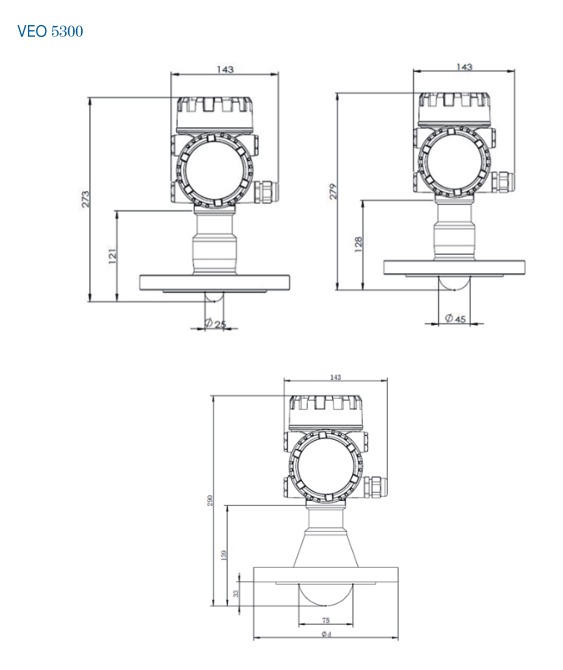

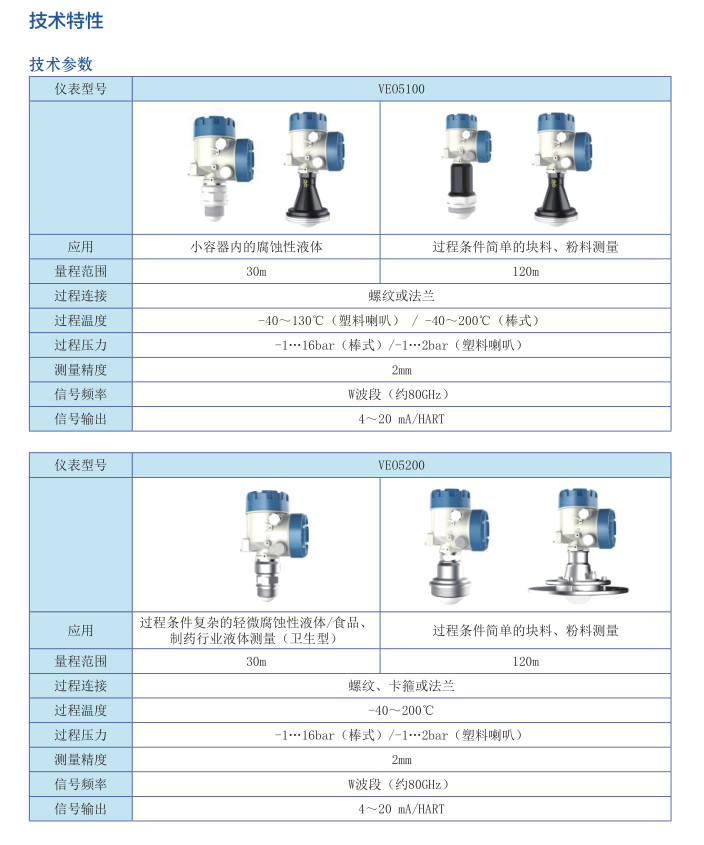

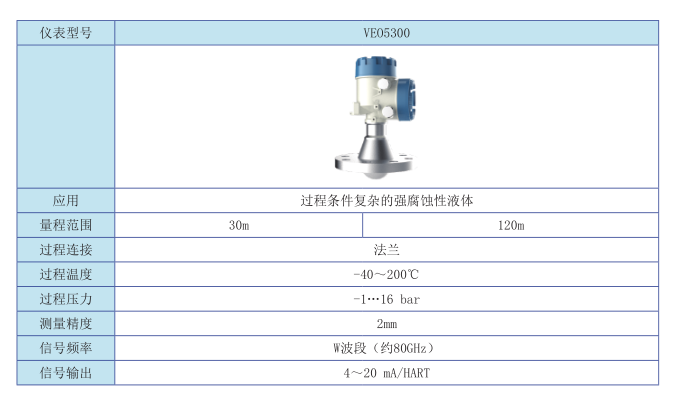

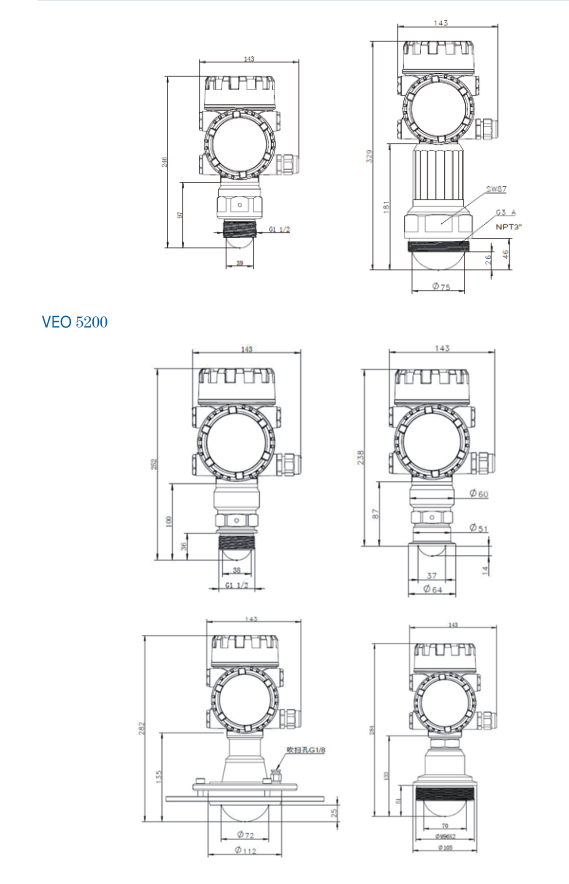

MPS5X00系列雷达物位计为W波段(80GHz)调频连续波雷达物位仪表,适用于各种液体介质和固体介质的连续物位测量,大量程120m.
MPS5X00系列雷达物位计是基于调频连续波技术的先进测量系统。雷达物位计通过天线传感器发射连续的微波信号,该发射信号的频率由锯齿波进行线性调制。连续发射的微波信号遇到被测介质表面时,由于介电常数发生突变,微波信号的部分能量被连续的反射回来,并被透镜天线系统所接收。
接收信号的频率与发射信号的频率总是存在差值的,而该差值与雷达天线到被测介质表面的距离成正比,越大的频率差值代表着越远的物料距离。由式(1)即可计算出被测物质到仪表法兰的距离。
D=1/2·c·(△F/R)(1)
其中D为测量参考面到被测介质的距离,c为光(电磁波)在真空的的传播速度,△F为接收信号与发射信号的频率差,R为发射信号频率随时间的变化率。
然后根据用户设定的空料位位置,由式(2)即可计算出物料高度。L=E-D (2)其中E为测量参考面到用户设定的空料位位置,D为测量参考面到被测介质的距离,L为物料高度。
产品特点
·显示界面简单易懂,快速设置菜单便于用户操作
·可通过按钮或Hart专用手操器进行本地参数设
·中文菜单显示,方便用户操作
·采用80GHz高频率信号,过程连接小可以到G3/4,窄波束角小能到3°,便于现场安装
·仪表近端几乎无盲区,可实现小型容器测量
适用领域
适合安装于带搅拌、加热管、梯子等障碍物的容器。较小的波束角可以使波束避开内部障碍物,无干扰回波,保证仪表的准确测量。
电磁频率采用W波段,辐射能量大,聚焦性强,适合测量低介电常数的介质
■固体类产品可以达到120m测量范围,适合于超大量程的测量
■产品具有极高的测量精度,特别适合高精度要求测量
■产品具有丰富的回波处理算法和各类工矿环境的经验数据;对强粉尘、蒸汽等极恶劣工况以及带搅拌、加热棒等特殊过程仓储罐体应用,具有其他同类产品所没有的独特优势。
安装要求
基本安全信息
警告:!!!
不适用的连接零件,有受伤或中毒危险。如果安装不正确,可能会在连接处释放出热的、有毒的、腐蚀性过程介质!
超出了高环境温度或过程介质温度,在危险区域中存在爆炸危险。会使设备损坏!
电缆入口打开或电缆接头不正确在危险区中存在爆炸危险!
·请确保连接零件(例如法兰垫圈和螺栓)适用于连接和过程介质。
·确保不超过设备所允许的高环境温度和过程介质温度。
·应关闭电气连接的电缆入口。并仅使用批准用于相关防护类型的电缆接头或插头。
·仪表采用纸箱或木箱包装,在搬运时小心转运,不允许野蛮装卸,存放地点应符合以下条件:
防雨防潮;
不受机械震动或冲击;
温度范围-20℃~75℃;
相对湿度不大于80%;
环境中不含腐蚀性气体;
·小心打开包装箱并除去箱内填充物,仔细核对装箱单上的所有项目,包括仪表型号及台量、安装附件、说明书等,若发现有错误、缺货或破损等现象,请立即与我公司或当地代理联系。包装箱不收回。
压力应用
警告:!!!
设备拆卸不当会导致人员、系统和环境出现危险状况!
设备安装不当会导致人员、系统和环境出现危险状况!
超过大可允许工作压力有受伤或中毒危险。大可允许工作压力取决于设备型号。 如果超过工作压力,可能会损坏设备。可能会释放热的、有毒的、腐蚀性过程介质!
在容器内物品处于压力下时切勿拧松、移除或拆卸过程连接。
安装不当可能导致过程压力损失。
确保设备适应系统的大可允许工作压力。
安装位置要求
警告:!!!
侵蚀性环境。环境不合适会导致人员、系统和环境出现危险状况。
阳光直射。设备损坏,如暴露在紫外线下,设备可能会过热或者材料变得易碎。
•…提供适合外壳等级和结构材料的环境。
•…避免阳光直射设备。
•…确保不超过允许的大环境温度
正确安装
注意:
→…如果是测量液体,好选择1/2罐体半径处进行开口。
→…安装位置选择一个易于安装接线的位置,且要方便以后拆装。
→…仪表距罐壁需保证不小于200mm的距离。
→…天线微波发射波束角内不得有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。若不能避开,安装时需进行“物位确认”。
→…天线发射的微波波束需要远离进料料流。…
→…被测物料高料位低于仪表测量盲区(通常是天线末端,低介电常数或固体物料盲区适当加大),天线末端和介质表面保持距离至少…50mm以保证物料不要污染天线。
→…液体测量,仪表的安装需保证天线与被测介质表面垂直。固体测量,尽量保证天线与被测介质表面垂直。
→…安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。

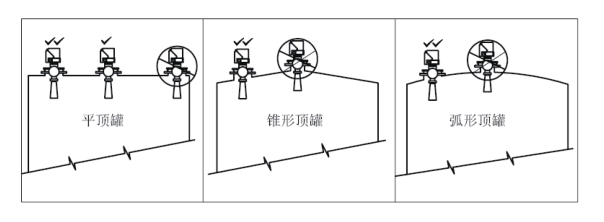

·锥形罐顶和弧形罐顶,仪表勿安装在罐顶中央位置,干扰会导致信号丢失
·请勿安装在进料口位置
