VEO3000系列脉冲雷达物位计-VEOGAE

VEO3000系列脉冲雷达物位计是基于时间行程原理的“俯视式”…测量系统。该仪表是通过从雷达天线发射1mW的微功率微波脉冲（如26G频率雷达，即：发送一个△t—1nS的脉冲，叠加26GHz的正弦波信号），这个脉冲以光速在空间传播，接触到被测介质表面，其部分能量被反射回来，被同线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

输入

天线接收物料表面反射回的微波脉冲信号，并将其传输给电子部件。微处理器对信号进行处理，识别微波脉冲在物料表面所产生的回波信号。正确的回波信号识别由智能软件完成，精度可达到毫米级。测量距离D与脉冲的时间行程t成正比：

D=c*t/2——其中c为光速

根据已知的空罐值E，则物位L为：L=E-D——空罐值E的参考点见上图

输出

根据现场工况，通过输入空罐高度（零点），满罐高度（满量程）及应用参数的设定，使仪表自动适应测量环境。

根据用户的量程设定进行4-20mA输出标定。可通过HART协议进行通信。

应用行业

·石化行业(油田、石化、采油厂、炼油厂、化工厂、焦化厂等)

测量介质一原油、轻油、天然气、甲醇、乙醇、氨水、苯、聚苯烯、酯类、水蒸汽、液态二氧化碳、液态氮

·电力行业(电厂等)

测量介质一原煤仓、粉煤仓、粉煤灰仓、化学水

·冶金行业(钢铁厂等)

测量介质一石灰石、焦粉煤、冷返矿、原料仓、粉料仓、煤灰仓、化学水

·水泥行业(水泥厂等)

测量介质一熟料库、粉料仓、原煤仓、化学水等

产品优势

·无盲区

·高精度、两线制技术，是差压、磁致伸缩、射频导纳、磁翻板等物位仪表的替代产品。

·不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响，测量结果稳定可靠。

·双CPU,硬件处理能力更强、算法更智能、系统更稳定

·双仓机壳，标配磁按键，高防护等级

·专用手操器，支持远程调试、诊断

·标配防浪涌保护器，4级电磁兼容

·适用于高温工况，高达150℃过程温度，当采用高温延长天线时可达到350℃

·仪表图形点阵液晶支持现场波形显示和建立虚假回波等复杂操作。降低仪表操作难度和维护工作量。

·液晶显示单元可以外接50m(12C)、2km(HART),从而构成罐旁显示操作单元。降低大型罐体、高温、

高压、有毒等高危险区域仪表日常巡检工作的风险和劳动强度。

·国内销售的仪表预置全中文菜单，进一步降低仪表调试的难度。

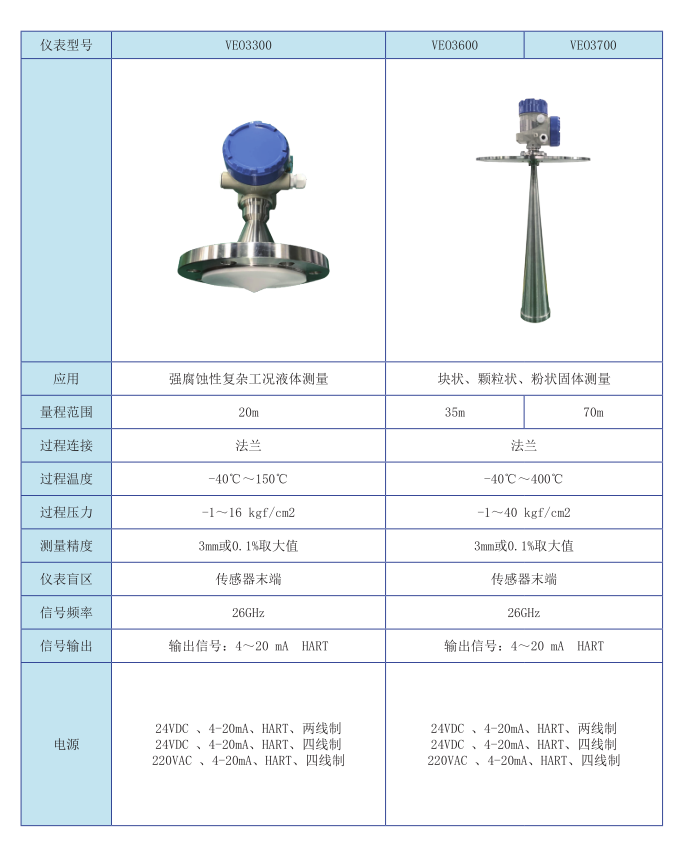

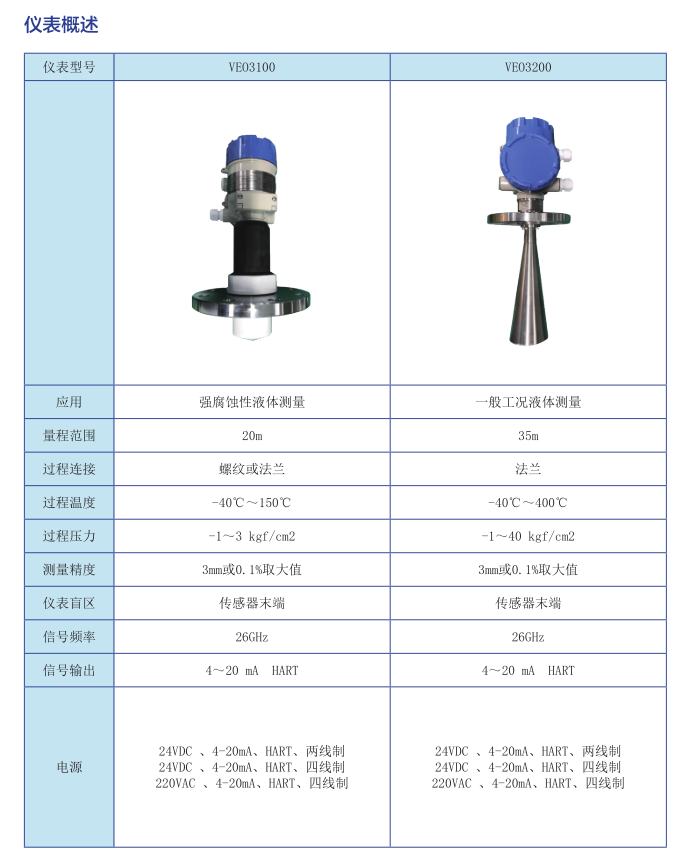

技术特性

技术指标

工作频率：26GHz

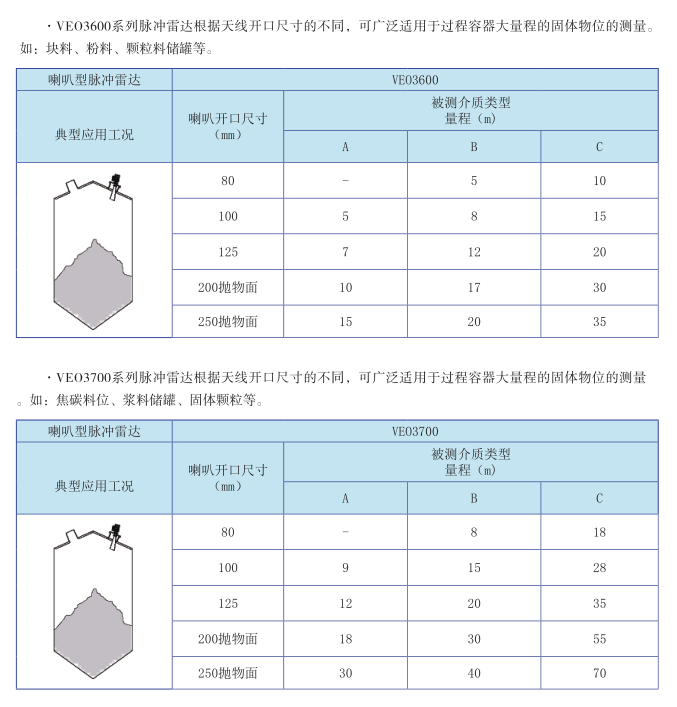

测量范围：MPS3100,0~20m

MPS3200,0～35m

MPS3300,0～20m

MPS3600,0~35m

MPS3700,0～70m

重复性：±1.5mm

分辨率：1mm

响应速度：>1S(根据具体使用情况而定)

输出信号：4～20mA HART

精度：3mm或0.1?大值

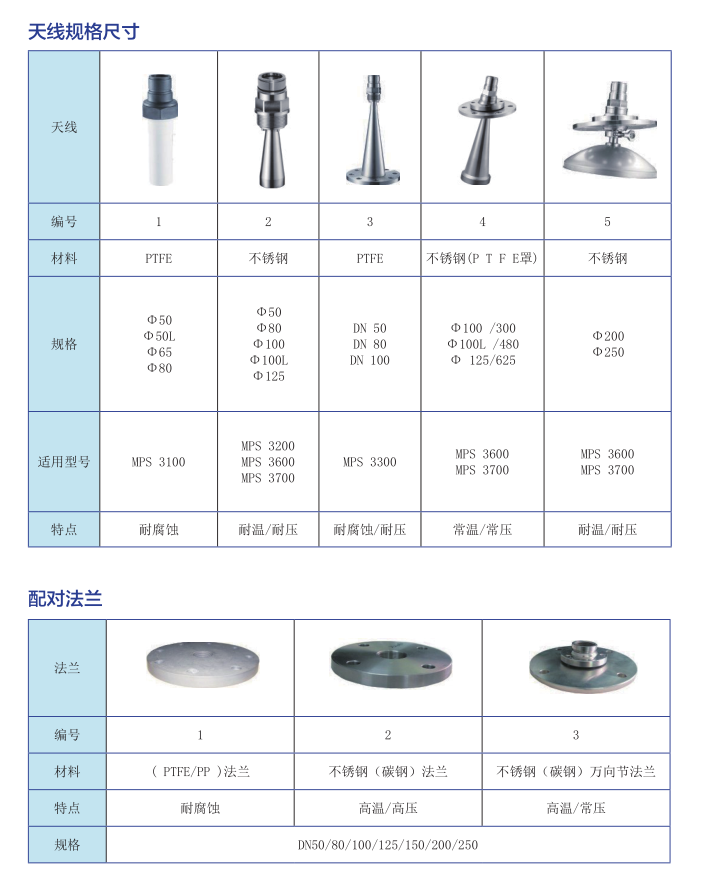

天线材质

MPS3100:PTFE或PVDF

MPS3200:316L

MPS3300:316L+PTFE

MPS3600:316L

MPS3700:316L

通讯接口

HART通讯协议

过程连接

MPS3100:G1.5、G3A、M64X2螺纹或法兰可选

MPS3200:直插法兰

MPS3300:直插法兰

MPS3600:直插法兰、万向法兰

MPS3700:直插法兰、万向法兰

过程温度

MPS3100:-40℃～150℃ MPS3200:-40℃～400℃ MPS3300:-40℃～150℃

MPS3600:-40℃～400℃ MPS3700:-40℃～400℃

过程压力

MPS3100:-1.0~3kgf/cm2 MPS3200:-1.0～40kgf/cm2 MPS3300:-1.0～16kgf/cm2

MPS3600:-1.0～40kgf/cm2 MPS3700:-1.0～40 kgf/cm2

供电电源 24VDC两线制普通型电源：18～36VDC,纹波电压：100mV.vpp大电流22.5mA

24VDC两线制本安型电源：18～28VDC,纹波电压：100mV.vp.p大电流22.5mA

24VDC两线制本安+隔爆型电源：20～36VDC,纹波电压：100mV.vp.p大电流22.5mA

24VDC四线制电源：20～72VDC,功耗：3W

220VAC四线制电源：90～260VAC,50/60Hz,功耗：3W

环境条件

-40℃～+80℃

外壳防护等级

IP67

安全认证信息本安防爆：Exia IⅡC T6/T2 Ga 隔爆：Exd ia [iaGa]ⅡCT6/T2Gb

电缆入口 M20*1.5或1-1/2NPT(电缆直径9～13mm)

安装指南

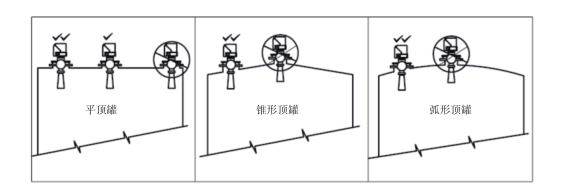

推荐安装位置如下图所示。锥形罐顶和弧形罐顶，仪表勿安装在罐顶中央位置，干扰会导致信号丢失。

安装位置

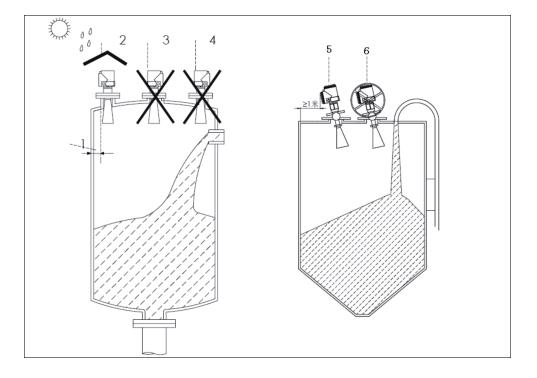

请勿安装在进料口的上方如下图“4”

·如下图“1”,罐壁至安装短管外壁的距离约为罐体直径的1/4。对于四氟棒天线系列仪表，建议安装距离不小于30cm;对于喇叭天线系列仪表，安装距离不小于15cm

·建议安装防护罩如下图“2”,以防仪表直接日晒雨淋

·固体测量时，应调试仪表发射角度，尽量保证仪表轴线与物料斜面垂直，如下图“5”所示。
